El sistema de pavimento sobreelevado de 20 mm para exteriores

Placas de gres de 20 mm para pavimentos exteriores

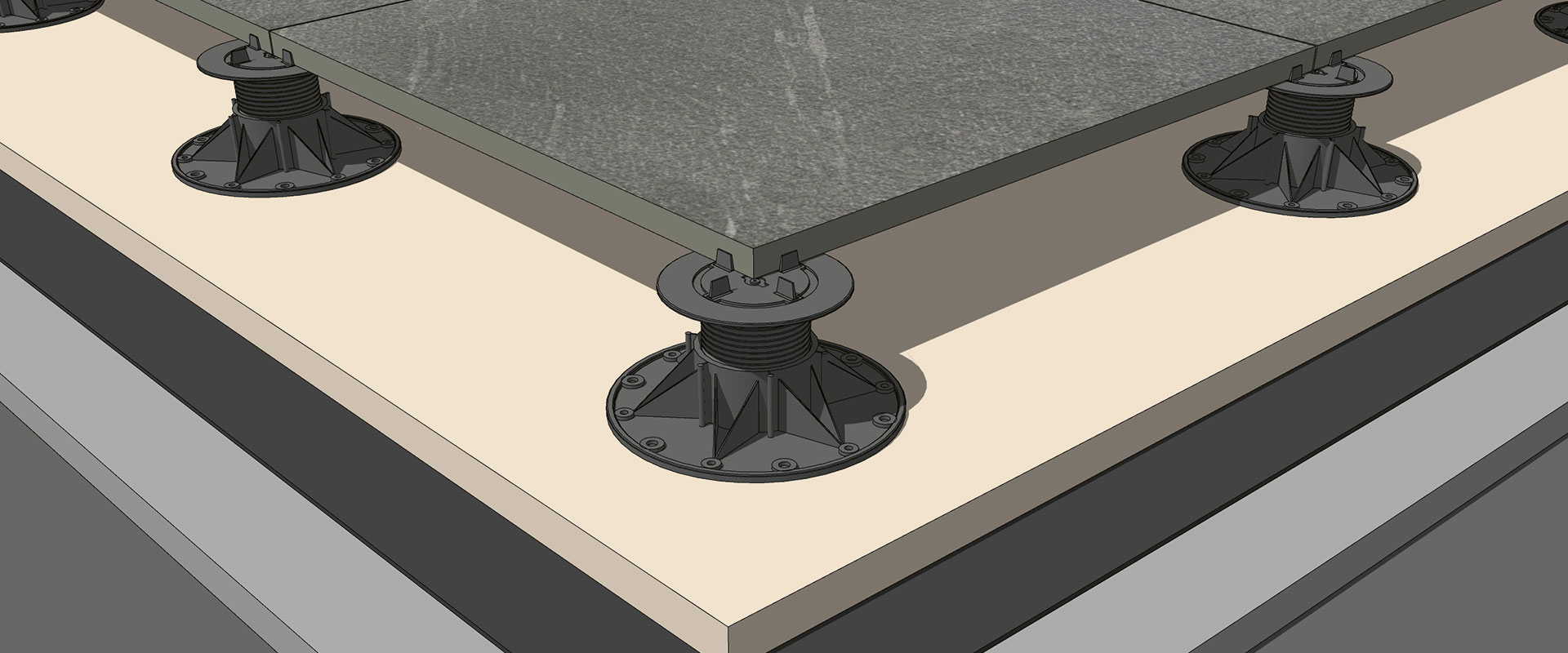

El pavimento sobreelevado para exteriores es un sistema de construcción muy versátil que se puede colocar sobre todo tipo de pavimentación, sobre impermeabilizaciones de una o de dos capas y sobre asfalto. El sistema de pavimento sobreelevado de 20 mm está formado por:
• Placa de 20 mm: hecha de gres porcelánico con grosor extra de 20 mm, presenta características antideslizantes y una excelente resistencia a las cargas.
• Soportes regulables: hechos principalmente de material reciclable y reciclado (polipropileno), son resistentes a las disoluciones ácidas y básicas, así como a los agentes atmosféricos y a las temperaturas comprendidas entre -30 y +75 °C. Los soportes para exteriores tienen una función de soporte y poseen gran resistencia mecánica. Su diseño permite ajustar su altura (de un mínimo de 2,2 cm a un máximo de 10 cm, que es el límite recomendado por Ragno) y cuentan con accesorios que permiten corregir inclinaciones de hasta un máximo del 5 %.
• Chapa galvanizada: la aplicación de una chapa galvanizada adicional en el dorso de las placas aumenta la resistencia a la rotura del sistema de construcción, de conformidad con la norma EN 12825.
• Malla: la aplicación de una malla en el dorso de las placas mejora la seguridad general del sistema.

Instrucciones para la colocación sobreelevada
1. Preparación del sustrato
• Disponer una capa de relleno con una pendiente adecuada sobre la solera.
• Aplicar una capa impermeabilizante para evitar filtraciones y permitir el drenaje de las aguas pluviales.
2. Colocación de las placas
• Apoyar los soportes de polipropileno directamente encima de la capa impermeabilizante y colocar las placas con separadores para determinar las juntas adecuadas.

NOTAS:
• Para aumentar el aislamiento térmico y el rendimiento energético, se pueden añadir paneles termoaislantes de densidad adecuada, directamente entre la capa impermeabilizante y los soportes ajustables del pavimento sobreelevado.
• En caso de pavimentos exteriores no protegidos, Ragno recomienda crear una pendiente igual o superior al 1,5 % en la superficie transitable con el fin de limitar la acumulación localizada de agua. Si el agua se acumula en la superficie de los azulejos pese a estar correctamente colocados, será necesario intervenir mecánicamente utilizando un cepillo o un aspirador de líquidos.
• Antes de la colocación, el proyectista deberá valorar detenidamente los siguientes aspectos: el uso previsto (público o privado), la intensidad y el tipo de tráfico, la presencia de agua, las cargas estáticas y dinámicas esperadas, las condiciones climáticas (sobre todo la frecuencia y la intensidad del viento). En caso de colocación sobreelevada, en particular en ámbitos públicos, para aumentar la resistencia a la rotura de conformidad con la norma EN 12825, es aconsejable aplicar una chapa galvanizada en el dorso de las placas.
